Rail en aluminium pour fixation de panneaux solaires sur toiture, certifié CE | ART SIGN
Caractéristiques de conception
-- Support de rail pour panneaux solaires, permettant une installation horizontale ou inclinée.
-- Disponible en différentes finitions : brut de laminage, anodisation argentée ou anodisation noire.
|
Numéro de mode |
AS-GR-05
|
Nom de marque |
ART SI GN |
|
Spécifications
|

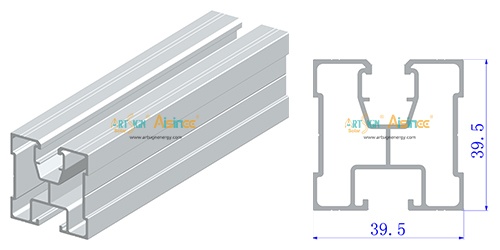

L 39,5 x H 39,5 mm |
Matériel
|
Alu 6005-T5 |
|
Application
|
rails en aluminium pour panneaux solaires |
Emballage
|
palette en bois
|
|
Mot-clé
|
usine de rails solaires en aluminium |
Certificat
|
OIN/CE/TUV/SGS/AS/NZS/JIS/ASCE7-10
|
|
Durée de vie
|
25 ans
|
Garantie de qualité
|
20 ans
|

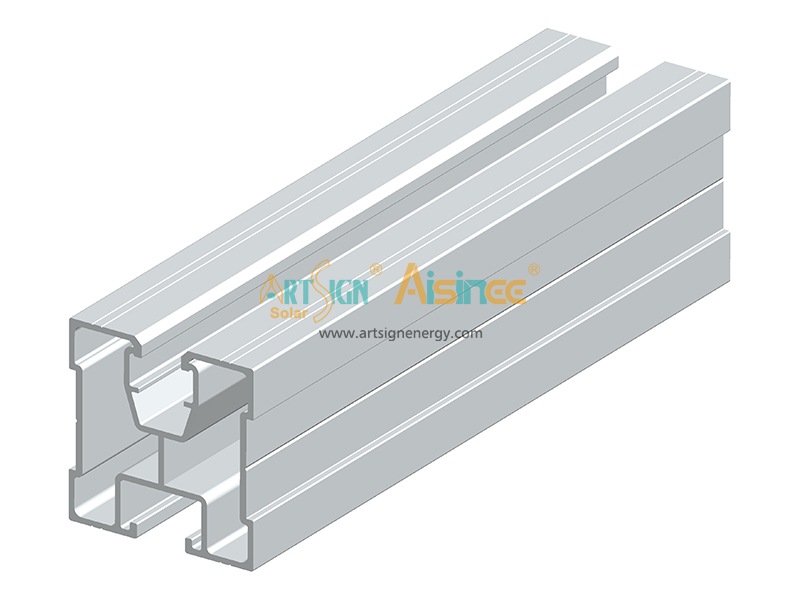

Le rail (AS-GR-05) sert d'élément structurel pour supporter et fixer les panneaux solaires, en se connectant aux bases, aux pinces et autres accessoires de montage.

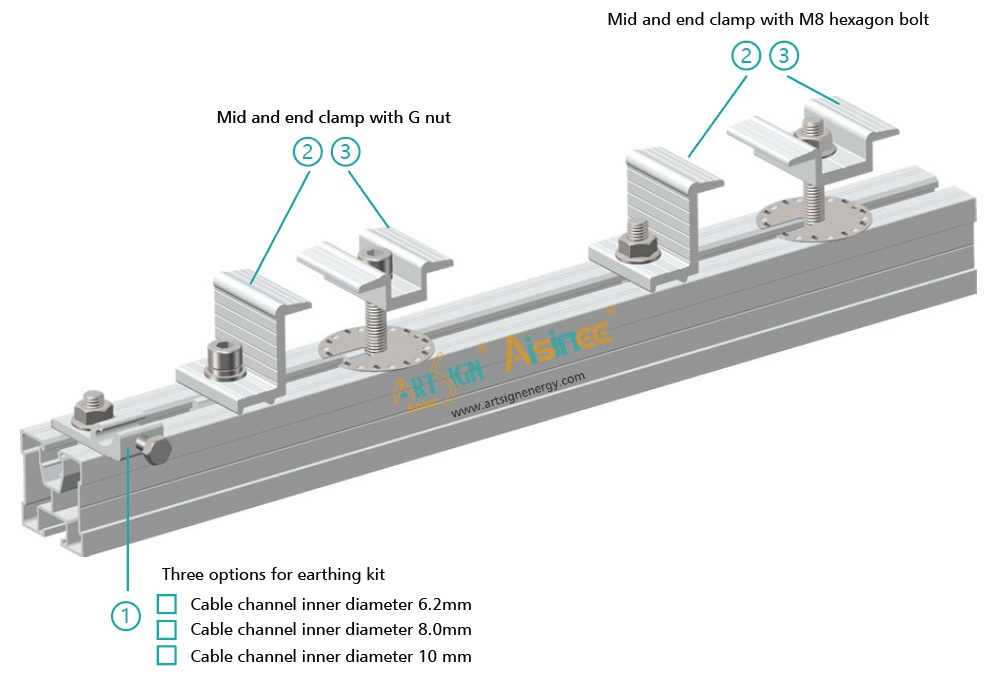

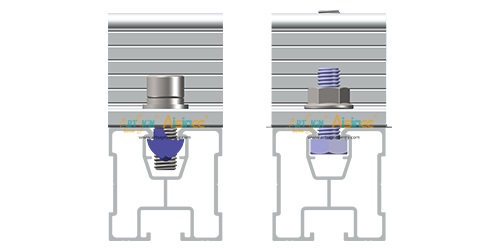

Utilisation avec un écrou G02 ou avec une vis hexagonale M8
Le boulon hexagonal de 8 mm est compatible avec les boulons M8 standard et les écrous coulissants, et convient à la plupart des systèmes de montage solaire.
Assemblage rapide : Les longueurs courantes sont de 2 m, 3 m ou 4,2 m, voire 6 m pour les rails solaires, mais peuvent être coupées sur mesure en fonction des exigences du projet.

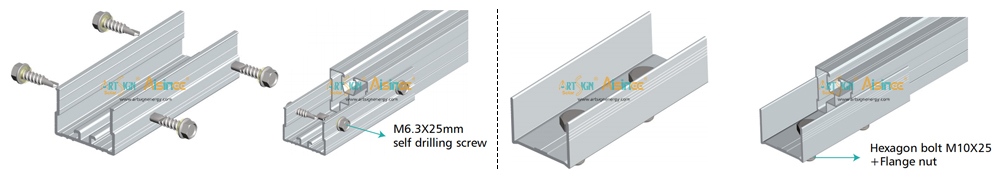

Deux types de connecteurs d'épissure de rails peuvent être utilisés.
Épissure de rail GR05 2 : (AS-BG07)
Épissure de rail GR05 1 : (AS-I-A054)

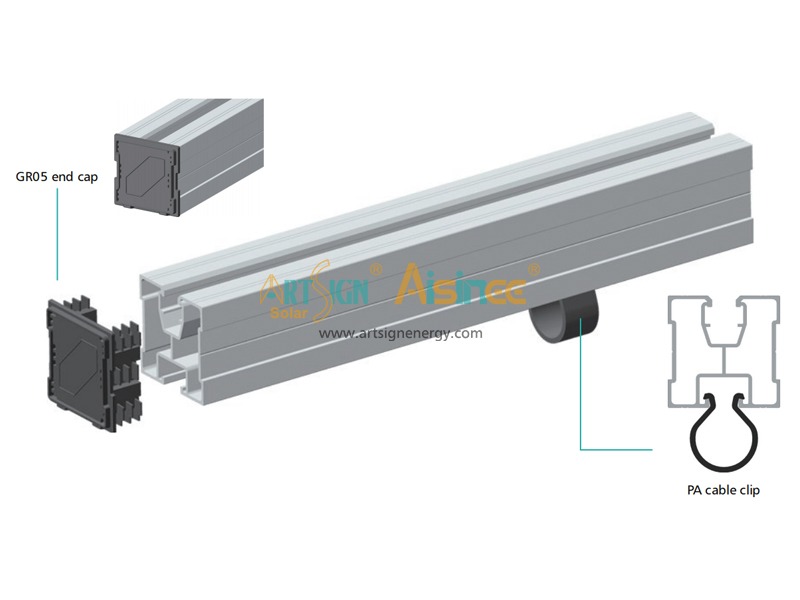

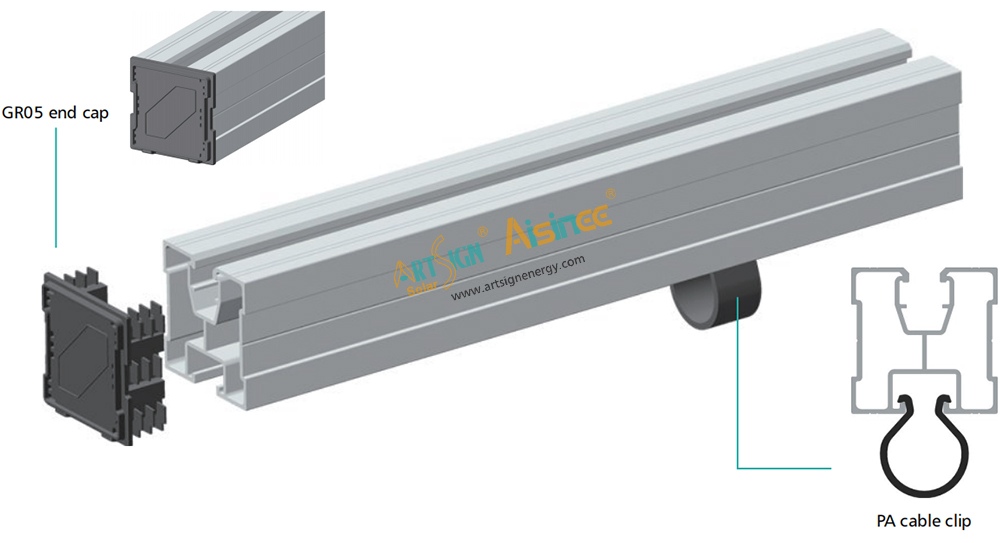

L'embout GR05 est conçu pour s'emboîter parfaitement dans les extrémités ouvertes du rail de montage solaire. Il assure à la fois une fonction protectrice et esthétique pour le système de rails photovoltaïques.

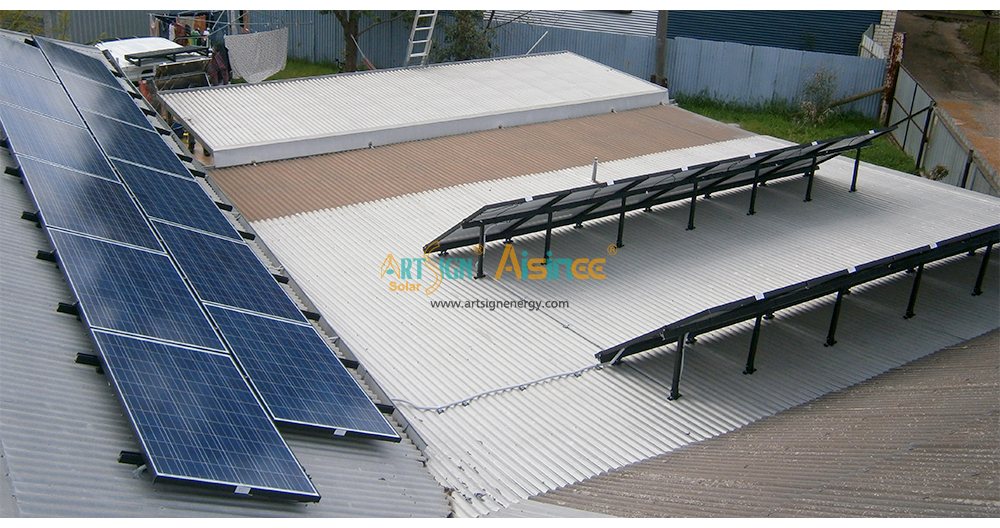

Applications typiques : Systèmes photovoltaïques en toiture (toiture en tuiles, toiture métallique ou toiture plate).
Assemblage rapide : Les longueurs courantes sont de 2 m, 3 m ou 4,2 m, voire 6 m pour les rails solaires, mais peuvent être coupées sur mesure en fonction des exigences du projet.
|
|
|
Emballage intérieur : emballage en papier kraft
|
Emballage extérieur : caisse en bois / palette
|
Le rail en aluminium G pour montage de panneaux solaires sur toit 05# AS-GR-05 est anodisé, il est parfaitement adapté au montage de panneaux solaires sur toit, nous proposons une longueur personnalisée et l'emballons soigneusement avec du papier kraft, normalement 8 pièces par paquet, puis les mettons dans une caisse en contreplaqué.
|
|
|
|
Boulon hexagonal
|
Noix de G
|

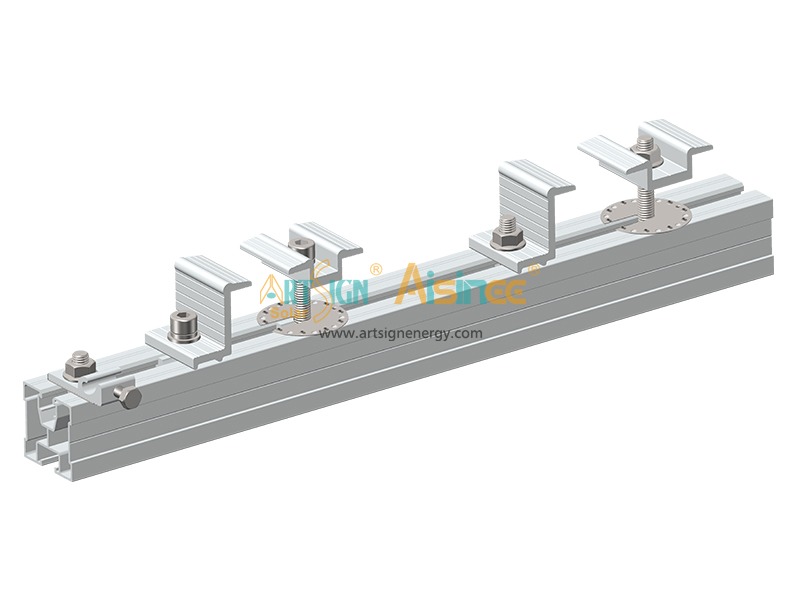

Collier de serrage central et collier de serrage d'extrémité
|
|
|
|
|
Rail G AS-GR-01
|
Rail G AS-GR-05 | |
