Rail de montage sur toit pour panneaux solaires, rail G 01#

Rail de montage sur toit pour panneaux solaires AS-GR-01 qui convient le mieux au montage sur toit de panneaux solaires tout en ayant différentes tailles de profil en option, différentes tailles de rail en aluminium conviennent à différentes demandes de résistance.
  • Article NON.:

    AS-GR-01
  • Délai de mise en œuvre:

    7-15 days for LCL, 20 days for FCL
  • Origine du produit:

    China
  • Port d\'expédition:

    Xiamen port, China
  • Paiement:

    100% TT, L/C at sight
  • Traitement de surface:

    natural or black

  • Détail du produit

Rail de montage pour toit solaire profilé en aluminium G rail 01#


Caractéristiques de conception

â Anticorrosion : traitement d'anodisation de surface, au-dessus de 10μm d'épaisseur, le maximum peut être de 25μm selon les demandes OEM.

… 20 ans de garantie : ArtSign offre 20 ans de garantie pour tous ses produits.

â Installation facile : installation simple avec un ou deux outils.


Numéro de mode

AS-GR-01

Nom de la marque

ART SIGN
Spécifications

L39,10*H39,10 mm

Matériel

Aluminium 6005-T5

Demande
Système de montage de panneaux solaires sur le toit Emballage
Caisse en bois
Mot clé
Fabricant chinois de rails en aluminium pour montage sur toit de panneaux solaires Certificat
ISO/CE/TUV/SGS/AS/NZS/JIS/ASCE7-10
Durée de vie
25 ans
Garantie de qualité
20 ans


ART SIGN solar mounting details

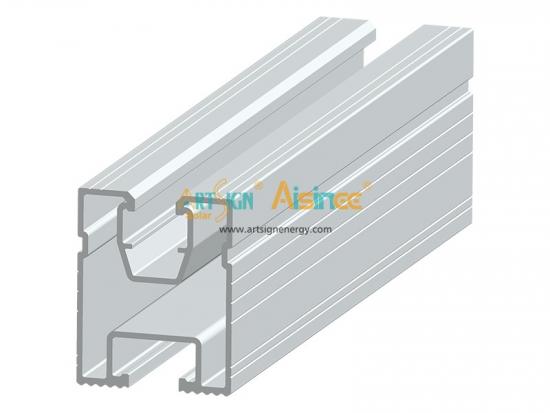

ART SIGN solar aluminum rail AS-GR-01
ART SIGN solar aluminum rail AS-GR-01 size
Vue d'ensemble du système de montage solaire sur rail AS-GR-01
Spécifications : 39,10 mm de largeur et 39,10 mm de hauteur

Deux méthodes d'installation différentes


ART SIGN solar aluminum rail G nut

Le rail G est une sorte de conception de rail avec plusieurs méthodes d'installation, la fente du rail correspond à l'écrou G coulissant, tandis qu'il convient également à l'installation de boulons hexagonaux. Disponible en différentes finitions : moulin, anodisation argent ou anodisation noire.

ART SIGN solar aluminum rail AS-GR-01 installation method 1

Méthode d'installation de l'écrou G : l'écrou G doit glisser dans la fente du rail depuis le côté de l'extrémité.




ART SIGN solar aluminum rail T nut

ART SIGN solar aluminum rail AS-GR-01 installation method 2

Méthode d'installation des boulons hexagonaux : la tête du boulon hexagonal glisse dans la rainure du rail en commençant par le côté.


ART SIGN solar aluminum rail AS-GR-01 packages


ART SIGN solar mounting related accessories

AS-GR-01 convient au système de montage sur rail G. Disponible en différentes finitions. Peut être utilisé avec des accessoires de boulons hexagonaux et d'écrous G.

Cliquez pour en voir plus G séries d'écrous;

ART SIGN solar mounting hex blot
ART SIGN solar mounting G nut
ART SIGN solar rail mount splice AS-BG07 mid clamp & end clamp
Boulon hexagonal
Écrou G
Pince médiane et pince d'extrémité
ART SIGN solar rail mount G rail AS-GR-01
ART SIGN solar rail mount G rail AS-GR-05
Rail G AS-GR-01
Rail G AS-GR-05
