Support en acier sur mesure OEM pour structure de montage solaire | ART SIGN

Support en acier sur mesure OEM pour structure de montage solaire | ART SIGN

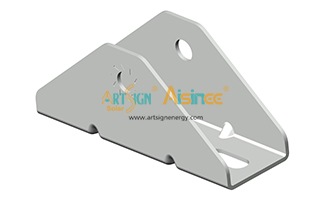

Ce support triangulaire pour trépied relie solidement les rails et les tiges pour un soutien structurel fiable.

Article NON.:
AS-Z-A001
Délai de mise en œuvre:
7-15 days for LCL, 20 days for FCL
Origine du produit:
China
Port d\'expédition:
Xiamen port, China
Paiement:
100% TT, L/C at sight
Traitement de surface:
natural or black

Enquête maintenant

Détail du produit

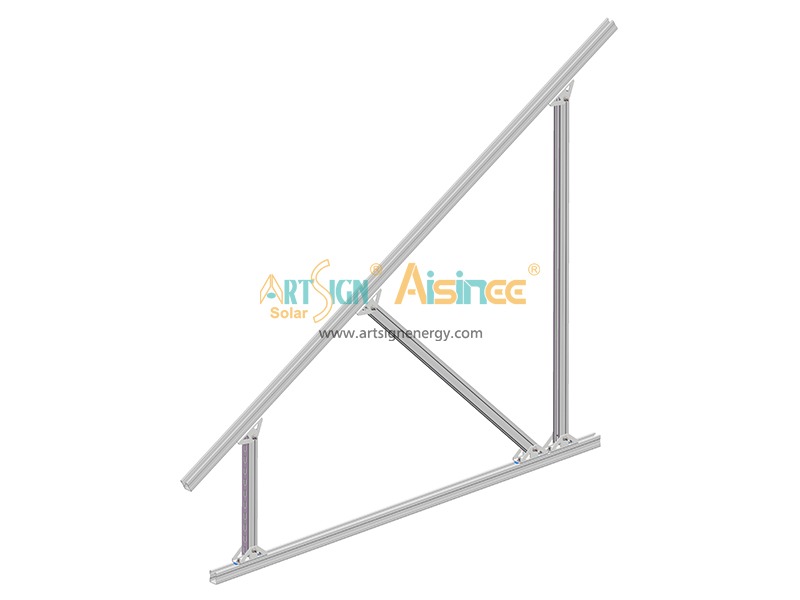

Support en acier sur mesure OEM pour structure de montage solaire | ART SIGN

Caractéristiques de conception

- Fournit une structure en acier de connexion stable pour les panneaux solaires.
-Assure une fixation angulaire précise et un transfert de charge uniforme.

Numéro de mode	AS-Z-A001	Nom de marque	ART SI GN
Spécifications	L150l48H65mm	Matériel	Zinc-aluminium-magnésium
Application	Support triangulaire tripode pour structure en acier solaire	Emballage	palette en bois
Mot-clé	Fabrication de structures métalliques certifiées	Certificat	OIN/CE/TUV/SGS/AS/NZS/JIS/ASCE7-10
Durée de vie	25 ans	Garantie de qualité	20 ans

Détails des accessoires

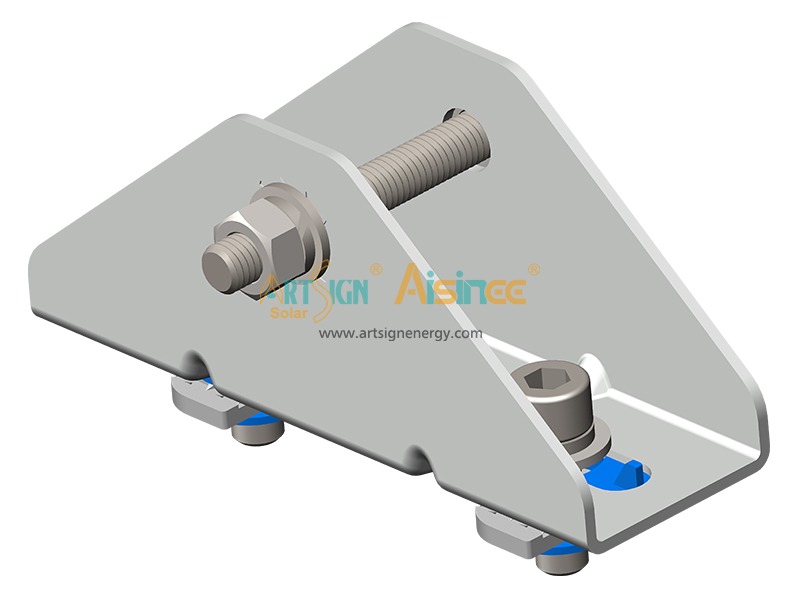

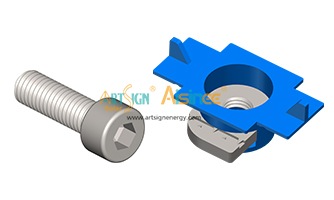

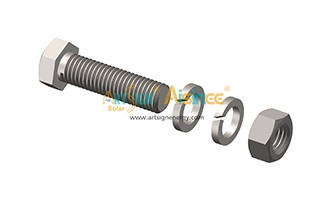

Matériau : Acier ZM (acier revêtu de zinc-aluminium-magnésium, offrant une résistance supérieure à la corrosion)	1 × Boulon hexagonal M10 × 70 mm	2 vis Allen M10 × 30 mm Écrou en T en acier SUS304/Q235 Gobelet en plastique (pour l'isolation et pour éviter qu'il ne se desserre)

ART SIGN pv steel structure

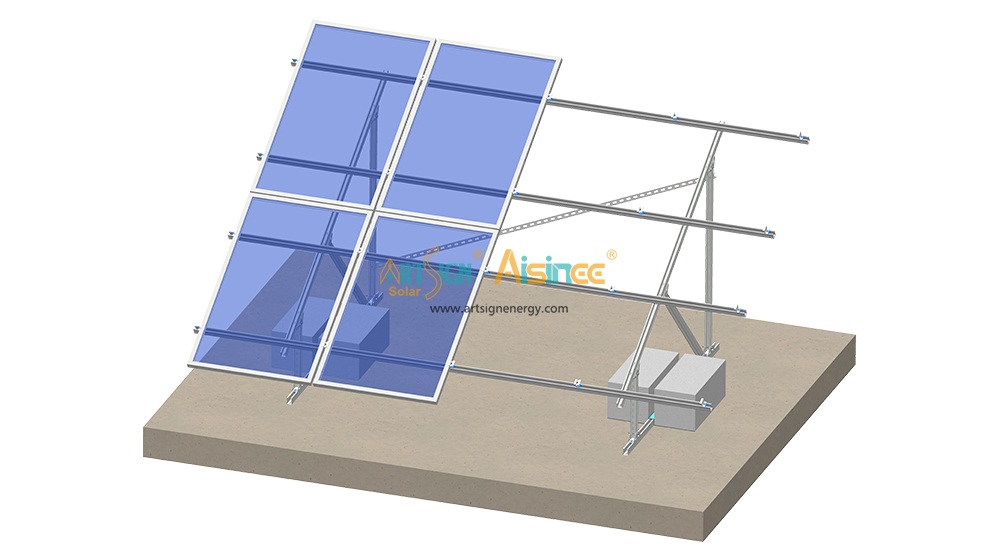

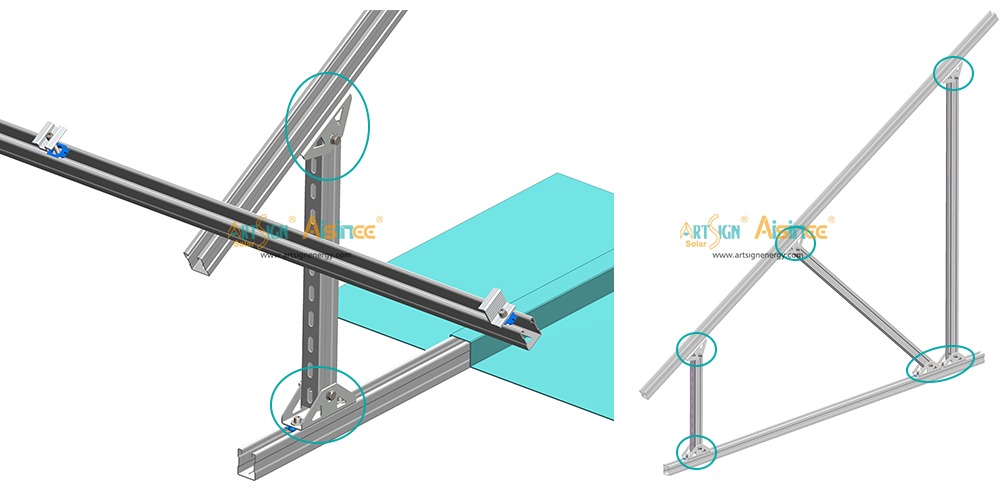

Fonction et position d'installation

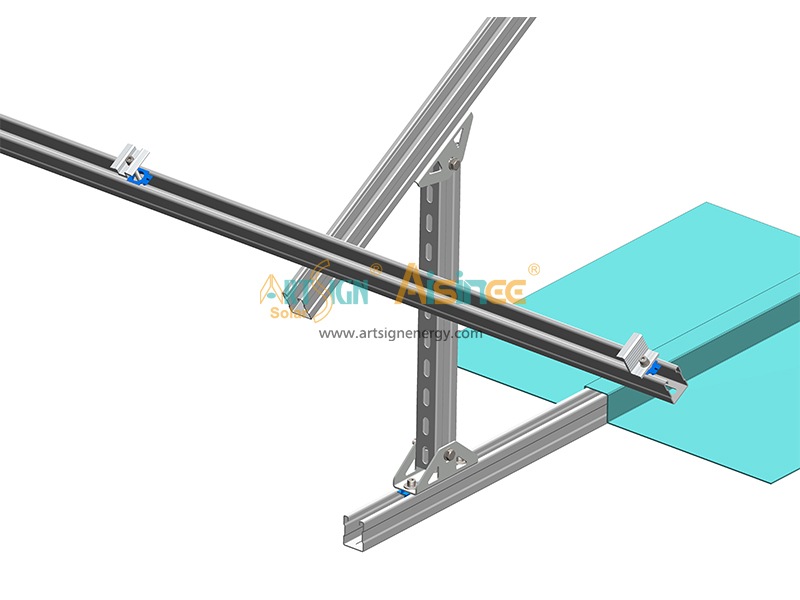

Situé au niveau de la jonction inférieure entre la poutre en C et l'entretoise diagonale (comme indiqué sur votre image).

Assure un verrouillage angulaire entre les deux éléments en acier.

Assure le transfert de charge et la stabilité latérale du cadre de support sous l'effet du vent ou des vibrations.

Permet une installation sans outil grâce à des boulons et des écrous à rainure en T — aucun soudage ni perçage n'est requis sur place.

Compatible avec les rails de type C standard utilisés dans les systèmes solaires photovoltaïques en toiture lestés ou non pénétrants.


Emballage intérieur : emballage en papier kraft	Emballage extérieur : caisse en bois / palette

Cliquez pour en savoir plus Série de modules N .

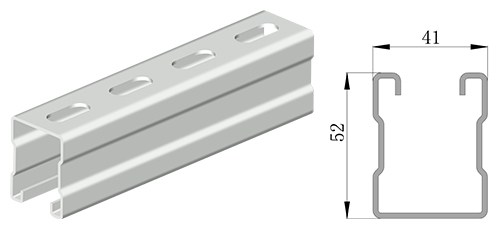

AS-C41/52		AS-BB-C41

AS-CTMC-P	AS-CTEC-P	AS-SAB-8-30-STN

Partir Message

Si vous êtes intéressé par nos produits et souhaitez connaître plus de détails,veuillez laisser un message ici,nous vous répondrons dès que nous le pouvons.

Sujet : Support en acier sur mesure OEM pour structure de montage solaire | ART SIGN

Mots clés :

Catégories

comment pouvons-nous vous aider

Vous pouvez nous contacter à tout moyen qui est commode pour vous. Nous sommes disponibles 24 / 7 par email ou par téléphone.

contact

meilleurs vendeurs

Produits connexes

montage sur poteau en acier galvanisé profilé en C AS-BCP-C52

montage sur poteau en acier galvanisé profilé en C AS-BCP-C52 est un pré-soudage, il peut être utilisé pour le toit et le sol

solar ground mount steel flange pipe cap

chapeau de tuyau de bride en acier de montage au sol solaire

Le chapeau de tuyau de bride en acier de montage au sol solaire est utilisé pour connecter le tuyau en acier, le matériau est HDG acier Q235.

panneau solaire PV supports de fixation de connecteur triangulaire AS-C52-TTB

panneau solaire PV supports de fixation de connecteur triangulaire AS-C52-TTB est utilisé pour connecter des tuyaux en acier, le matériau est HDG acier Q235.

Solar structure hot dipped galvanized steel pipe

structure solaire HDG tube en acier AS-TCP

structure solaire HDG tube en acier AS-TCP est utilisé pour les semelles solaires, les traverses ou les pieux.

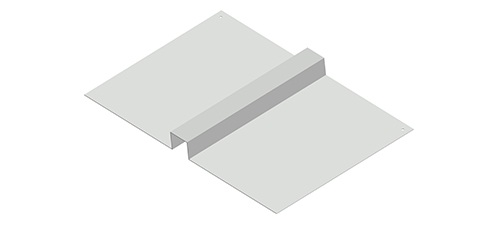

Feuille de support ballasted pour système de montage de toit plat solaire
