Lors de la planification d’un projet solaire commercial ou industriel (C&I) sur un toit métallique, de nombreux responsables achats considèrent les L-feet simplement comme une pièce standard en aluminium interchangeable. Cependant, les ingénieurs EPC expérimentés et les installateurs solaires savent qu’une différence de seulement 20 mm en hauteur peut être le facteur décisif entre un projet hautement efficace et durable sur toute sa durée de vie, et un échec d’ingénierie coûteux.

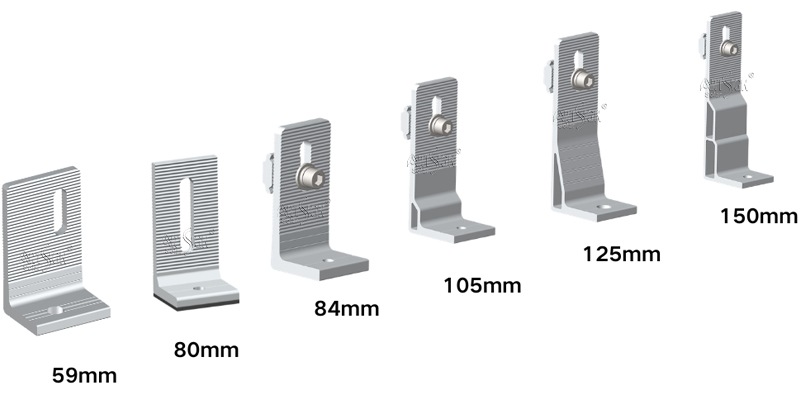

Chez Art Sign, nous proposons une gamme complète de hauteur de L-feet pour panneaux solaires : 59mm, 80mm, 84mm, 105mm, 125mm et 150mm. Tous nos L-feet sont conçus avec une compatibilité universelle des rails solaires, leur permettant de s’adapter parfaitement à tous les rails solaires et composants de montage standard du marché.

Mais pourquoi est-il important de disposer de tant de hauteurs différentes ? Examinons en profondeur les raisons techniques derrière les dimensions des L-feet.

3 problèmes critiques de toiture résolus par le choix de la hauteur des L-feet
Choisir la bonne hauteur de L-feet permet de résoudre directement trois des défis les plus courants rencontrés lors des installations solaires sur toitures métalliques :

1. Élimination des conflits liés à la hauteur des ondulations

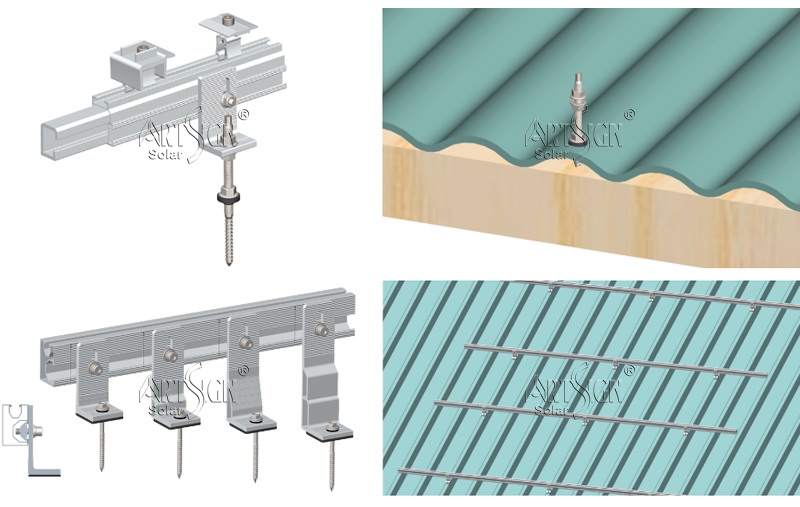

Montage solaire sur toiture métallique, les toitures présentent une multitude de profils — y compris trapézoïdal, joint debout et ondulé — chacun avec des hauteurs de nervures ou de vagues très différentes. Si un installateur utilise un L-foot trop court, le rail solaire horizontal viendra directement en contact ou écrasera les crêtes du toit lors du serrage. Cela endommage non seulement la tôle de toiture, mais compromet aussi l’intégrité structurelle du système de fixation. Choisir un L-foot avec la bonne hauteur garantit un dégagement suffisant au-dessus du profil ondulé spécifique de votre toit.

Lorsque les panneaux sont montés trop près du toit, l’air chaud est piégé en dessous. En passant à un profil de L-feet plus élevé (par exemple en passant de 80 mm à 105 mm ou 125 mm), vous créez un espace d’air plus large. Cela améliore la convection naturelle et le refroidissement, ce qui peut éviter les points chauds et générer un gain permanent de production d’énergie de plusieurs pourcentages.

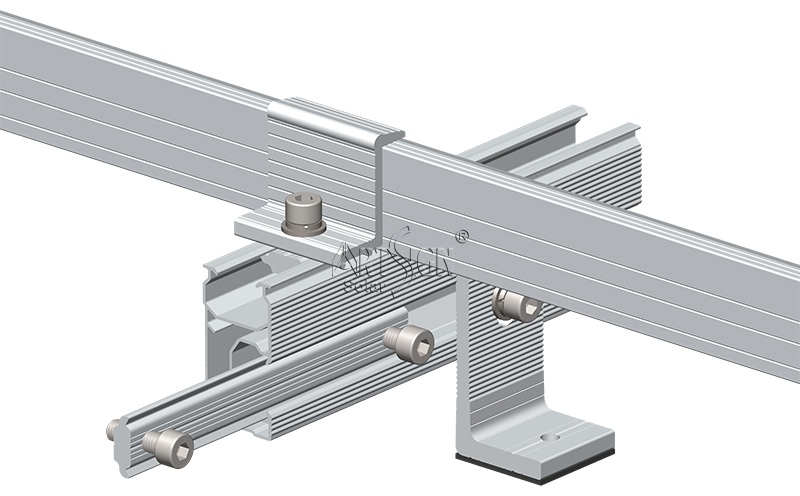

De nombreuses toitures commerciales et industrielles anciennes souffrent d’affaissements structurels, de tassements ou de désalignements des pannes. Si vous utilisez des L-feet uniformes et courts sur une toiture irrégulière, votre installation solaire finale aura un aspect ondulé, créant des contraintes mécaniques inégales sur les panneaux. L’utilisation d’un mélange de différentes hauteurs de L-feet, combinée aux plages de réglage vertical (trous oblongs) intégrées à nos conceptions, constitue un véritable « sauveur » pour la construction, permettant d’obtenir un champ solaire parfaitement nivelé même sur des toitures imparfaites.

Matrice des hauteurs des L-feet Art Sign et guide d’application

Fiabilité 100% étanche
Quelle que soit la hauteur choisie, l’intégrité de la toiture est notre priorité absolue. Chaque L-foot Art Sign est équipé d’un patin en caoutchouc EPDM haut de gamme et robuste à sa base. Une fois fixé, l’EPDM se comprime parfaitement autour du trou de vis, créant une barrière durable, résistante aux UV, aux intempéries et garantissant une protection 100 % étanche pendant les 25 ans de durée de vie de votre système solaire.

Prêt à optimiser votre prochain projet de toiture métallique ?
Choisir la bonne hauteur de L-feet est un investissement à la fois dans la sécurité et dans le retour sur investissement de votre système solaire. Que vous ayez besoin d’une solution basse de 59 mm pour une zone à fort vent ou d’un support de 150 mm pour un flux d’air maximal, Art Sign dispose de l’expertise technique pour accompagner votre projet.
Contactez dès aujourd’hui l’équipe d’ingénierie Art Sign pour partager vos plans de toiture. Nous fournirons des calculs statiques gratuits et recommanderons la configuration personnalisée parfaite de L-feet pour votre projet !
