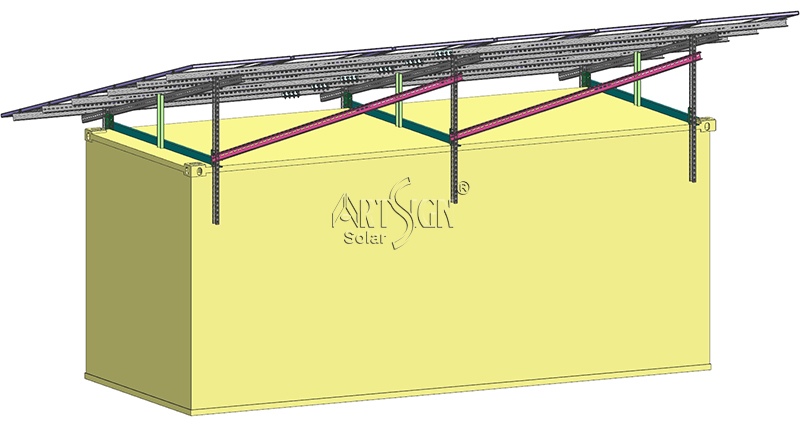

Avec l’essor mondial des micro-réseaux isolés et des systèmes de stockage d’énergie par batterie (BESS), le déploiement d’une solution standardisée Conteneur Solaire de montage Système est devenue une solution très pratique pour l’alimentation hors réseau. Cependant, concevoir un ensemble garantissant la stabilité structurelle sous de fortes charges de vent — sans compromettre la soudure ou le perçage du conteneur — nécessite une conception structurelle précise. Dans cette vue d’ensemble technique, nous recommandons une configuration standardisée basée sur nos conceptions de projet établies 2x6-15deg plans de projet, en analysant comment obtenir une installation sans fondation, résistante au vent de $150\text{ km/h}$.

Principaux scénarios d’application ：

1. Composants modulaires pré-perforés et assemblage

L’avantage déterminant de ce système est son assemblage 100 % boulonné sans aucune soudure sur site, ce qui simplifie la configuration du Solaire Panneau Montage Structure .

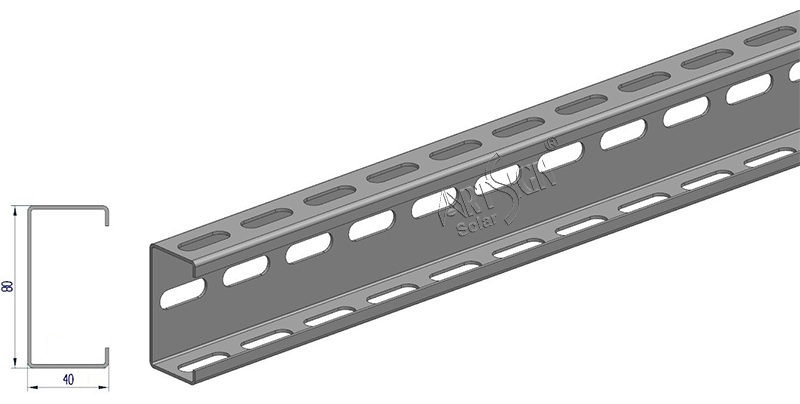

(1) Acier C à fentes sur trois côtés : L'ensemble de la structure principale est fabriqué à partir de 80 x40 x1.8 mm acier en C. Il présente des fentes allongées continues sur trois côtés, offrant une adaptabilité maximale et éliminant le perçage ou le soudage sur site.

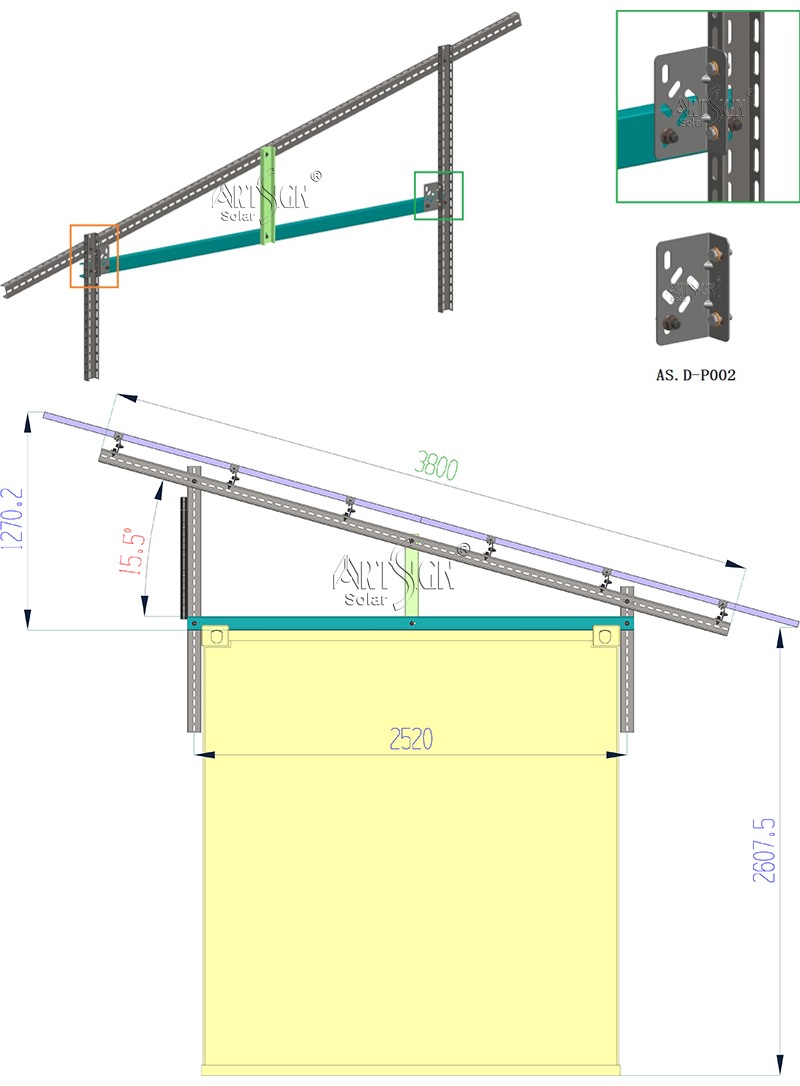

(2) Connecteurs en L universels et configuration du cadre : à usage intensif AS. D-P002équerres en L multi-perforées (épaisseur : 3,0 mm) servent de joints universels. Associés à des ensembles de boulons, ils verrouillent les éléments en acier en C intersectés afin de créer une structure stable angle d'inclinaison fixe de 15,5°.

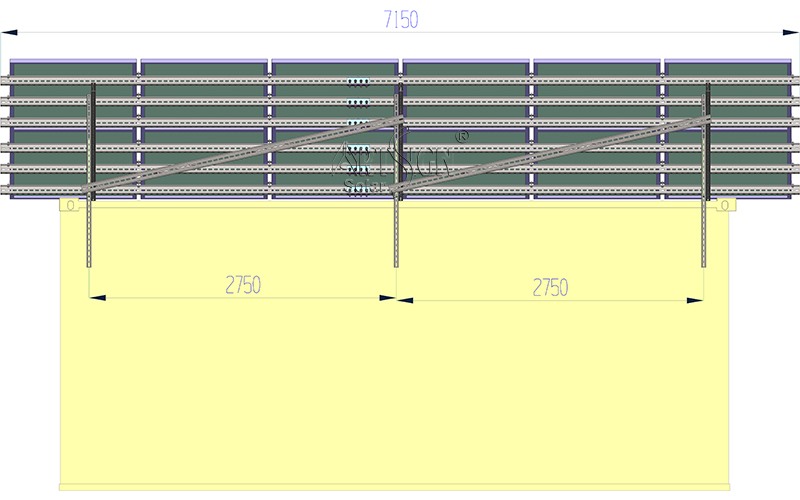

(3) Serrage du conteneur et renforcement de la grille : Les cadres traversent le toit standard d’un conteneur de 20 pieds. Des poutres transversales spécialisées se verrouillent sur la structure supérieure rigide du conteneur via un serrage mécanique. Des rails longitudinaux et des barres de contreventement diagonales sont ensuite boulonnés afin d’empêcher tout déplacement latéral.

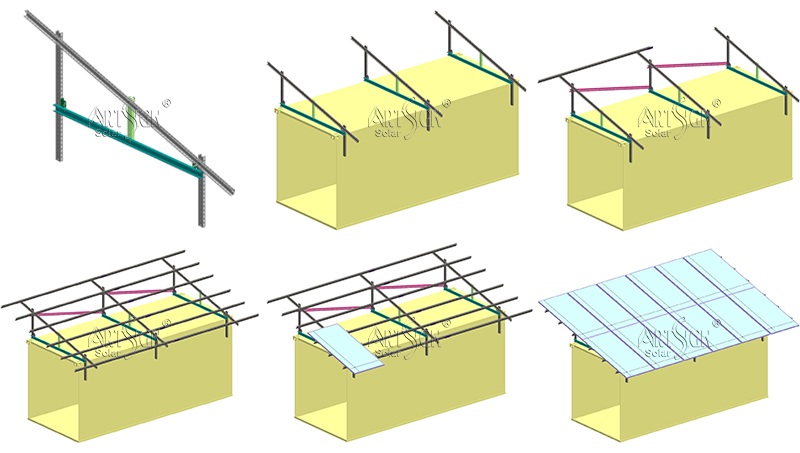

2. Montage solaire conteneurisé Guide d'installation :

3. Spécifications des matériaux et caractéristiques principales :
Pour garantir une durée de service de 25 ans, ce système de support solaire pour conteneurs maritimes à haute résistance utilise de l'acier zinc-aluminium-magnésium (S350GD+ZM) pour tous les profilés en C.
(1)Revêtement zinc-aluminium-magnésium (Zn-Al-Mg) : Il présente un excellent effet d'auto-cicatrisation des bords de coupe, offrant une résistance à la corrosion nettement supérieure à celle de l'acier galvanisé à chaud traditionnel dans des environnements extérieurs difficiles.

(2) Résistance au vent certifiée 150 km/h : Grâce à la conception rigide de support vertical à 3 points par cadre (piliers avant, central et arrière) et au renforcement en diagonale croisée, le système optimise la répartition du poids et résiste facilement à des vitesses de vent allant jusqu'à 150 km/h .
(3)Zéro soudage, installation sans dommages : En s'appuyant entièrement sur des profilés en C pré-perforés et des assemblages de serrage mécaniques, la peinture anticorrosion d'origine du conteneur et sa structure restent intactes à 100 %, empêchant les fuites d'eau leakage ou la formation de rouille lors d'un déploiement à long terme.

Si vous avez besoin de fiches techniques détaillées, de dessins CAD ou de solutions sur mesure Montage solaire conteneurisé mises en page, veuillez contacter notre équipe de support technique.E-mail :sales@artsign.net.cn, Whatsapp / Wechat / Skype:+008618030235875, merci.
